Les barres
La voile est terminé, les renforts sont en place, il faut maintenant mettre en place les barres de carbone.

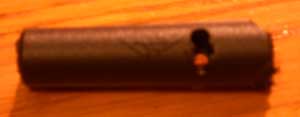

| Tous nos raccords sont soit des raccords latéraux
avec les côtées coupés (un T transformé on I voir image) ou des encoches
de flèches. (ou d'autres combines que vous pourrez
inventer) |
 |
  |

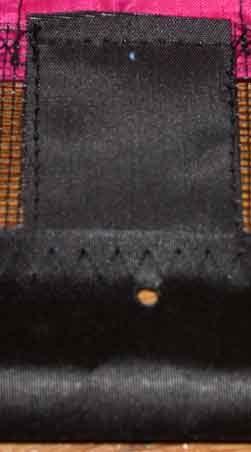

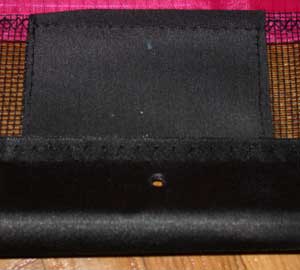

Percer un trou dans la gaine du dacron au niveau durenfort du centre et des renforts de chaque coté. Le trou devrait être aligné avec la milieu horizontal du renfort. |
|

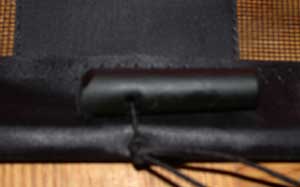

Attacher un raccord avec de l'élastique de 3mm dans les trous à
gauche et à droite du centre. |
 |
 |

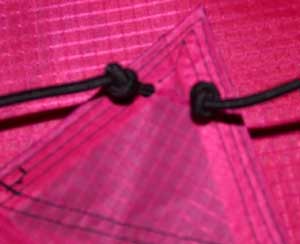

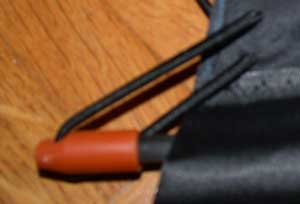

Dans chaque pointe, percer deux trous d'environ 2cm d'écart.... |

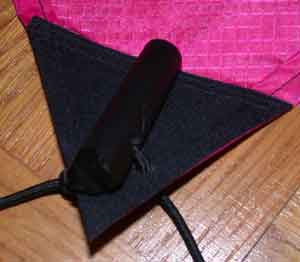

| et rattacher un raccord. Ici on voit le recto et le verso. Faire de même pour l'autre côté. |
|
 |
Découper une barre de carbone (diamètre entre 5 à
8mm) et l'insérer entre les deux raccords. La toile doit être tendue. Faire de même pour l'autre côté. |

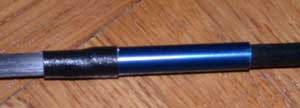

| Prendre deux barres de 1m et de même diamètre que l'étape précédante et les joindre ensemble avec un connecteur. |  |
 |

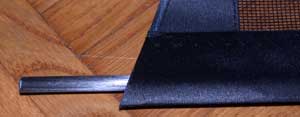

Enfiler les barres dans la gaine du haut et couper les pour qu'il reste environ 2cm de chaque côté. |
|

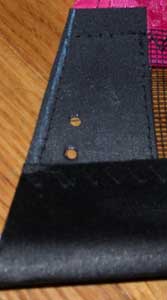

A chaque extremité, percer deux trous d'environ 2cm
d'écart.... |
 |
  |

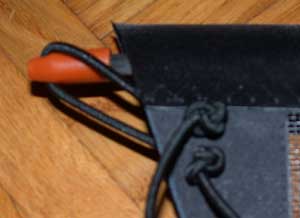

et rattacher un raccord. Ici on voit le recto et le verso. Faire de même pour l'autre côté. La toile doit être tendue. |
