Super Sled
El Sled es uno de los barriletes más sencillos de construir y que mejores prestaciones tiene debido a su amplio rango de viento.
Para el SuperSled han unido dos Sled y se colocaron túneles abiertos que le otorgan mayor estabilidad; así logramos un excelente barrilete para elevación de colas y adornos; muy sencillo de construir y sin necesidad de materiales costosos.
Descripción:
El Sled es uno de los barriletes más sencillos de construir y que mejores prestaciones tiene debido a su amplio rango de viento.
Para el SuperSled han unido dos Sled y se colocaron túneles abiertos que le otorgan mayor estabilidad; así logramos un excelente barrilete para elevación de colas y adornos; muy sencillo de construir y sin necesidad de materiales costosos.
Especificaciones
- Rango de viento: 6 a 35 km/h.
- Dificultad constructiva : Media
- Dificultad de Vuelo : Fácil
- Costo de Materiales: Medio
- Autor del Plano: Pablo Macchiavello
Materiales
- 6 metros de ripstop o tafeta resinada, ancho 1,5metro.
- Cinta falletina de 20mm de ancho, 10metros.
- Cinta falletina de 10mm de ancho, 5metros.
- 6 Varillas de Fibra de Vidrio de 2.5 mm. por 1,5metros.
- 12 tapones para las varillas.
- 1 metro de cinta fuerte de 10mm.
- Tiros 15metros dacrón de 100 kg.
- Cordín para el balde, dacrón de 1mm, 10metros.
- Pieza de 30x30cm de tejido mosquitero liviano para fondo del balde/cola.
- Mosquetón con esmerillón.
Construcción:
Cortado de piezas:
- Se marca todo por la línea de costura y se corta 20 mm por fuera para hacer dobladillos y fundas para las varillas.
- En el caso de usar tafeta o alguna tela que estire en diagonal, se puede pegar antes del corte un cinta adhesiva tipo de embalar transparente y luego se corta, esto impide que la tela al cortar en diagonal a la trama, estiren los paños. Luego se cose normalmente con la cinta dentro, sin despegar.
Disposición de las piezas en la tela:
- Se deben cortar:
-
- Pieza A por 3.
- Pieza B por 2.
- Pieza C por 3.
- Pieza D por 4.
- Pieza E por 4.
- Pieza F por 2.
Obs.2: Se pueden cortar en una sola pieza A+C
Dobladillos:
- Realizar dobladillos sencillos en:
- Dobladillos con refuerzo de cinta falletina o dacron en:
Armado de piezas:
- Se unen primero los paños B+C+D, D+E+F y D+C+D.
- Luego se realizan los bolsillos para las varillas.
- Por ultimo se cierran los tubos uniendo A+B+C+E y E+C+A+E.
Finalización:
- Para sujetar los tiros a la vela se colocan lazos de cinta fuerte en los vértices inferiores de A.
- Para sujetar las colas/adornos se colocan lacitos de cinta en los extremos traseros del panel F.
Tiros:
- En las celdas externas los tiros tienen una longitud de 4 metros, y en la central de 4.1 metros. Es conveniente utilizar dacron de 80 o 100 Kg. ya que este barrilete ejerce una considerable tracción, lo cual lo hace ideal para elevar adornos, KAP, etc.
Cola:

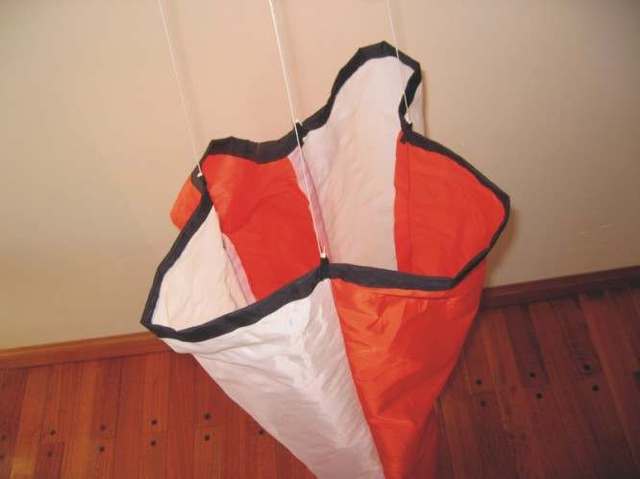

- Para el balde se cortan 4 piezas según el plano; las cuales se cosen una a continuación de la otra; la boca se refuerza con falletina todo el perímetro y se realizan 4 agujeros con un soldador caliente, uno en cada unión de paños, a estos agujeros se unirán 4 tiros de 1.6 metro de dacron de 1mm los cuales se unirán a un mosquetón con esmerillon.
- La base del balde se cerrara con un circulo de tejido mosquitero de aproximadamente Ø 25 cm. de diámetro; esto se realiza con el objetivo de utilizar el balde como funda del barrilete. Si se desea hacer una funda por separado, se omitirá esta última tarea.
- El balde va unido a una “V” con lazo en medio, que va unido a los lazos de cinta externos de los paños F que ya hemos cosido a la vela.
Con esta tarea terminamos el armado de nuestro SUPER SLED, esperamos haya sido clara la explicación y que disfruten de esta excelente barrilete.
Información Adicional:
Ejemplo de colores:
