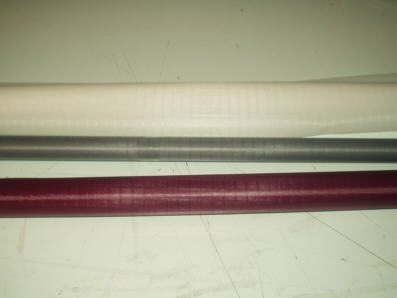

Die Stoffrollen für meinen SUL
Aubergine, Grau und Weiß, etwas Schwarz aus dem Vorrat

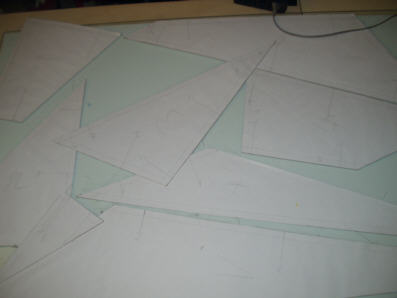

Die Schablonen auf dicken Karton aufgezogen und ausgeschnitten

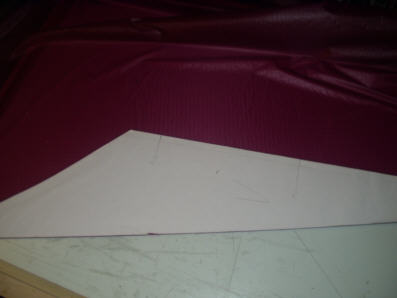

Schablone für Paneel 1 liegt auf dem auberginefarbenen Stoff. Geschnitten habe ich grundsätzlich mit der Lötpistole.

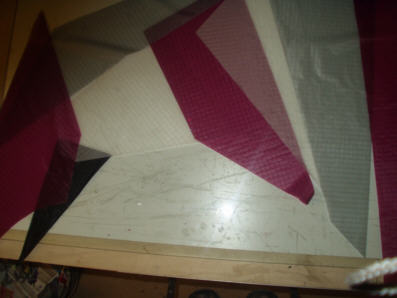

Alle 8 Paneele für eine Segelhälfte

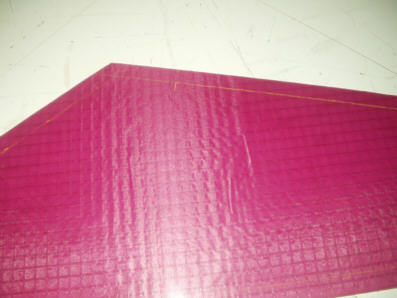

Mit einem geeigneten Stift habe ich die Hilfslinien für die Nahtzugabe und die Markierungen eingezeichnet.

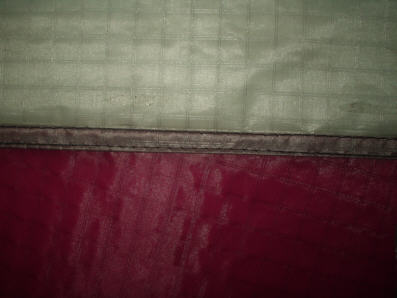

Kappnaht Paneel 1 und 2, fertig genäht.
Nachdem alle Segelteile zusammengenäht sind und beide Segelhälften verbunden wurden geht es mit der Leitkante weiter:

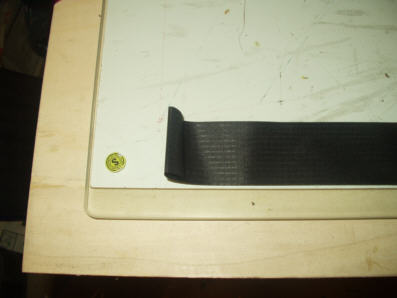

Die Leitkante fertige ich aus 50mm breitem Saumband. Am unteren Ende zur Leitkantenspitze hin wird 10 - 15 mm eingeschlagen. Das dient zur Verstärkung bei der späteren Abspannung

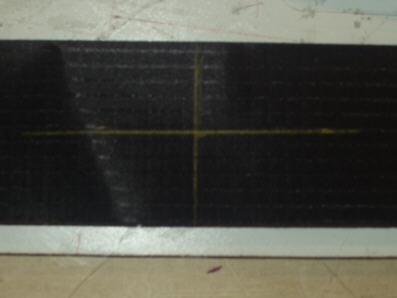

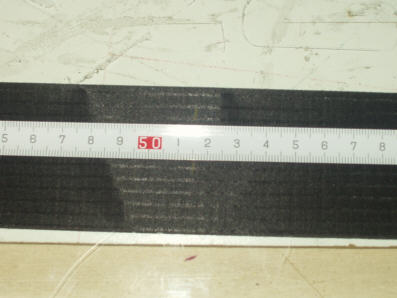

51,5 cm von unten her gemessen befindet sich die Mitte des Ausschnitts für die untere Querspreize, 77, 5 cm weiter oben der Ausschnitt für die obere Querspreize. Ich male hier die Hilfslinien für meine Schablone an.
So sieht es fertig aus

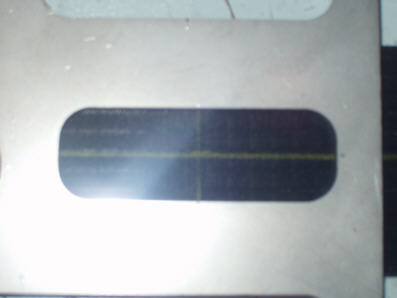

Die Schablone lege ich mit Hilfe der Linien passen und genau auf und schneide die Ausschnitte mit einem heißen Lötkolben.

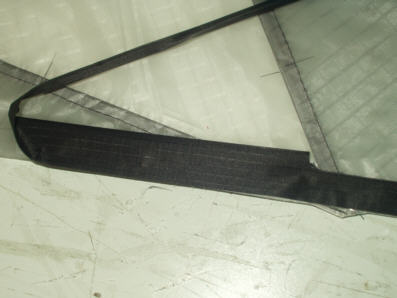

Die Leitkante wird mittig gefaltet. Dazu habe ich einen Streifen Nitto-Tape auf einer Seite angebracht und klappe den Stoff vorsichtig und genau zusammen. Bei den Ausschnitten achte ich auf Passgenauigkeit. Den so entstandenen "Schlauch" befestige ich auf dem Segel. Die zusammengeklebten seiten der Leitkantentasche werden bündig auf das Segel gelegt. Auch hier hilft Nitto-Tape bei der Fixierung. Wie auf dem ild zu erkennen ist, zeigt der Ausschnitt nach innen zum Segel

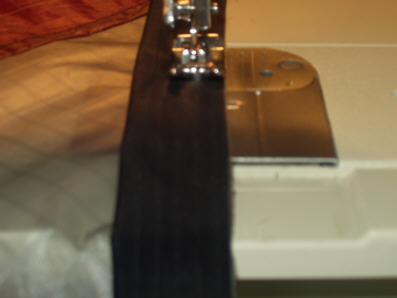

Die Leitkante wird nun ca. 7 mm vom Rand weg mit Geradestich festgenäht. Eine gute Hilfe bietet hier der Nähfuss, man kann durchaus wie auf dem Bild zu erkennen die rechte Nähfusskante als Hilfslinie nutzen. Nach dieser ersten Naht wird die Leitkante mit dem Segel um exakt die 7 mm umgeklappt und ein zweites Mal zum Beispile mit einem Zick-Zack Stich vernäht. Jetzt zeigen die Ausschnitte der Leitkante wirder dahin wo man es erwartet, nach Außen.

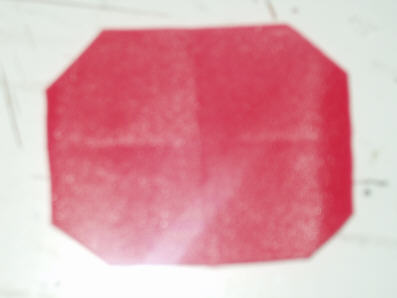

als Nase kommt bei mir die TT-Nase zum Einsatz. Diese Nase hat den Vorteil, dass sie nicht so breit ist wie im Plan angegeben und einen kleinen zusätzlichen Tunnel bildet der die Flugeigenschaften besonders im Low-Wind Bereich positiv beeinflusst.

Ich habe auch kein Gurtband verwendet sondern roten Taschenstoff, daher auch der Name Red-Nose Max für den fertigen Drachen,

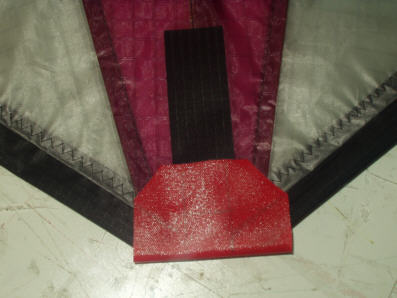

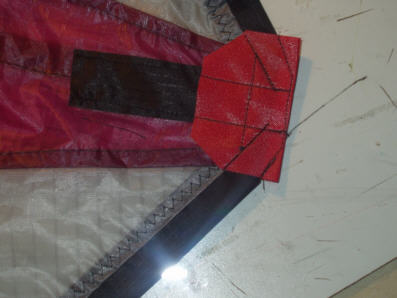

So passt die Nase an die Spitze
Und so sieht sie fertig genäht aus.

Nur noch an der Leitkante richtig abschmelzen und das war es dann.

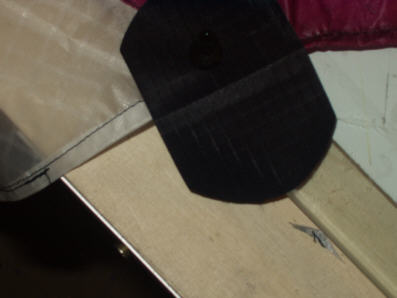

Die Verstärkungen der Standoffhalterungen auf der Segelseite sind auch aus 50mm breitem Saumband geschnitten. Ich klebe sie EINSEITIG auf der Vorderseite des Segelsfest. Dann wird mit dem Lötkolben eine Loch für den Standoffhalter durch die Verstärkung und das Segel gebrannt. Ich nutz hier die Jaco Halter.

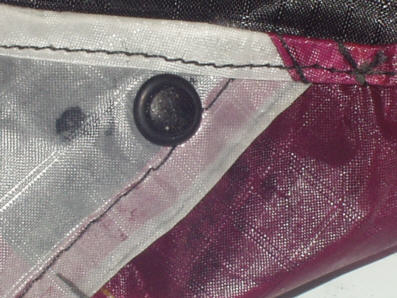

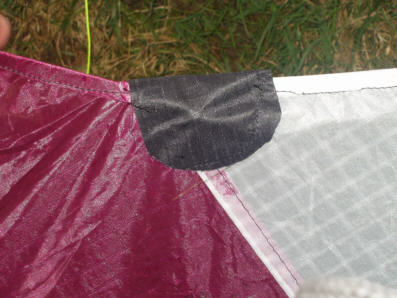

Auf der Rückseite werden die Halter mit einem kleinen Gummiring gesichert. Danach wird die Verstärkung über den unteren Teil der Standoffaufnahme geschlagen, geklebt und alles sauber vernäht.
So sieht es von unten dann aus.

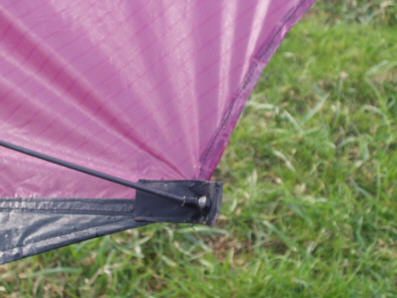

Auch die Zuglasche für das äussere Standoff ist aus dem Saummaterial gefertigt, viermal gefaltet, gelocht und angenäht.

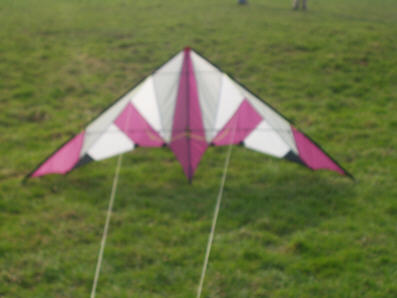

Und das ist er fertig, der Red Nose Max
