Les plans d'une voile de traction
semi-rigide.
J'ai imaginé
cette voile de façon à ce qu'elle soit facile de conception et
d'ustilisation.
Pour la partie conception, je ne vais pas vous fournir de
côtes, mais uniquement des rapport. Ce qui du reste, vous permettra de faire
votre voile à la dimension que vous voulez. Malgrè tout, je vous conseille de ne
pas dépasser les cinq mètres de large. Trois mètre étant la taille
idéale.

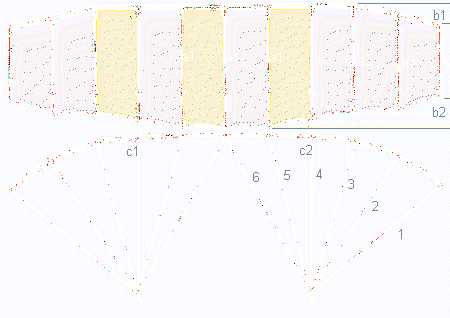

La mesure de base sera la longueur de la
voile.
Longueur de la voile = (x)
-----------------------------------------------------------------------------------------------
Espace des tiges carbone et position des attaches
Largeur entre deux tiges carbone : = (x) / 10.333
Position des attaches bord d'attaque : = 50 mm du bord d'attaque
Position des attaches bord de fuite : = (x) / 5.000
Diamètre des tiges carbone : = 6 à 8 mm selon taille voile
-----------------------------------------------------------------------------------------------
Catégorie repère (a) : Largeur de la voile (Repère pris sur les tiges carbones)
Repère (a1) : Largeur Maximale = (x) / 3.500
Repère (a2) : Largeur Intermédiaire 1 = (x) / 4.500
Repère (a3) : Largeur Intermédiaire 2 = (x) / 4.000
Repère (a4) : Largeur Minimale = (x) / 6.250
-----------------------------------------------------------------------------------------------
Catégorie repère (b) : Ecart d'inclinaison entre le milieu de voile et le bord
Repère (b1) : difference inclinaison bord d'attaque = (x) / 21.000
Repère (b2) : difference inclinaison bord de fuite = (x) / 15.625
-----------------------------------------------------------------------------------------------
Catégorie repère (c) : mesure des suspentes
Repère (c1) et Repère (c2) : Correspondent à la verticale des points d'attache des lignes.
Correspondent aux repère (a2)
Ecart (c1 , c2) : = (x) / 2.500
Longeur de suspente :
Suspente de base (y) = (x) / 2.777
Suspente 1 = (y)
Suspente 2 = (y)
Suspente 3 = (y)
Suspente 4 = (y)
Suspente 5 = (y) x 1.020
Suspente 6 = (y) x 1.111
-----------------------------------------------------------------------------------------------

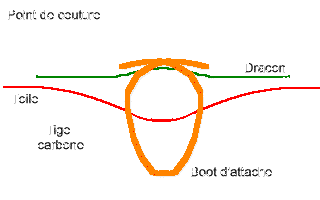

Pour confectionner les attaches de la voile,
observez ci contre. De couleur Orange, un boot de nilon forme un boucle autour
de la tige de carbone traversant la toile et le dracon. Les extrèmités du boot
sont cousues ainsi que le point de croisement. D'ailleur je vous conseille d'y
faire un petit noeud. Il faudra percer la toile ainsi que le dracon de renfort.
Pour cela procédez avec un petit fer à souder.
Enfin pour
pouvoir regler l'incidence de votre voile, joignez les collecteurs avant et
arrière par une chaine de noeuds. N'ésitez pas à faire un boot assez long. Vous
aurez que plus de possiblité de réglage. Espacez les noeuds en eux de 1
cm.
