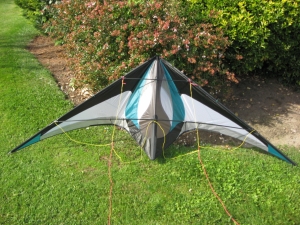

| 1. Intro : |
 |
L'Organic
est une machine de freestyle pur et dur pour prendre du plaisir, du
plaisir et encore du plaisir. C'est le résultat d'un projet
Franco-Belge de cerf-volant radical.
Il a une plage de vent d'utilisation freestyle de 7-8 km/h à 20km/h et même plus (et cela a été testé !).
Ses limites sont peut-être celles du pilote...
|
| |
| 2. Panneautage et coloriseur : |
 |
| ->Plus grand <- |
| |
| -> Voici son coloriseur <- |
| |

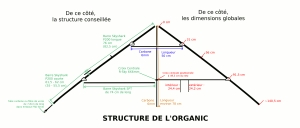

| 3. Structure : |
 |
| ->Plus grand <- |
Bords d'attaque : en haut P200 de 76 cm et en bas, P200 de 61,5 - 62 cm. (La barre la plus longue doit être en haut).
Topcross et spine en 6mm classique (pas forcément du structil, l'Exel et le D4 font très bien l'affaire).
Vergues basses en 5PT (c'est dire qu'il faut les couper à 74cm et non pas la distance croix centrale-APA)
Wiskers en 3mm
- Top-Cross : 50 cm
- Spine : 78 cm à ajuster
- Vergues : 74 cm
- Stand-off int. : 24,4 cm ( mesure entre voile et barre )
-Stand-off ext. : 24,2 cm ( mesure entre voile et barre ) |
| |
| 4. Bridages : |
| Incidence : 50,5 à 54,5 cm (échelle) |
| Extérieur : 52 cm |
| Intérieur : 65 cm |
| Turbo : 3 cm |
| |

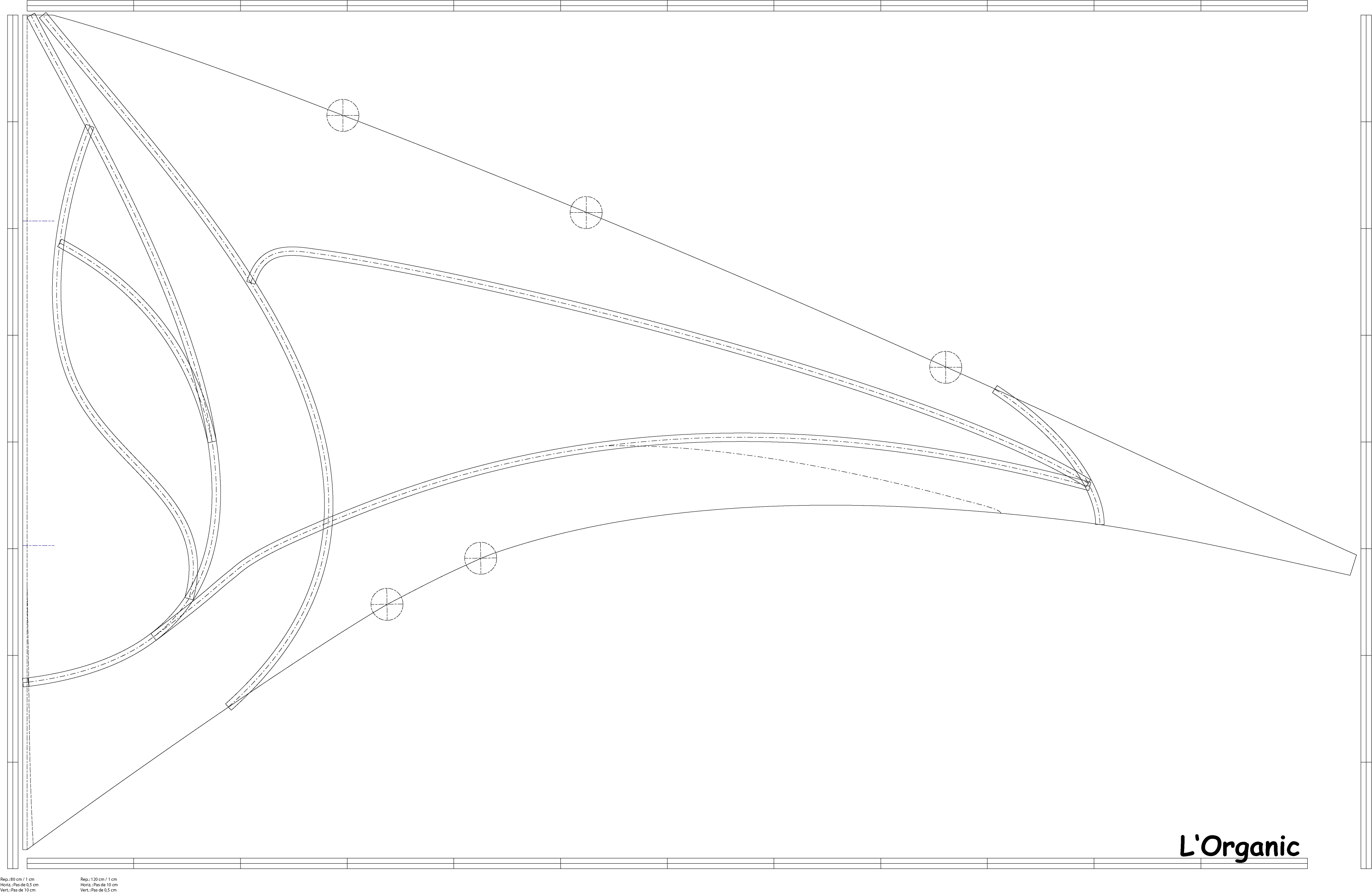

| 5. Voile / Plan : |
! Format du plan : 1300 x 850 mm !
P.s.
: Avec des programmes comme Illustrator ou Autocad, il est possible
d'imprimer sur n'importe quel format de papier, ses programmes se
chargeront de répartir suivant le format de papier disponible. |

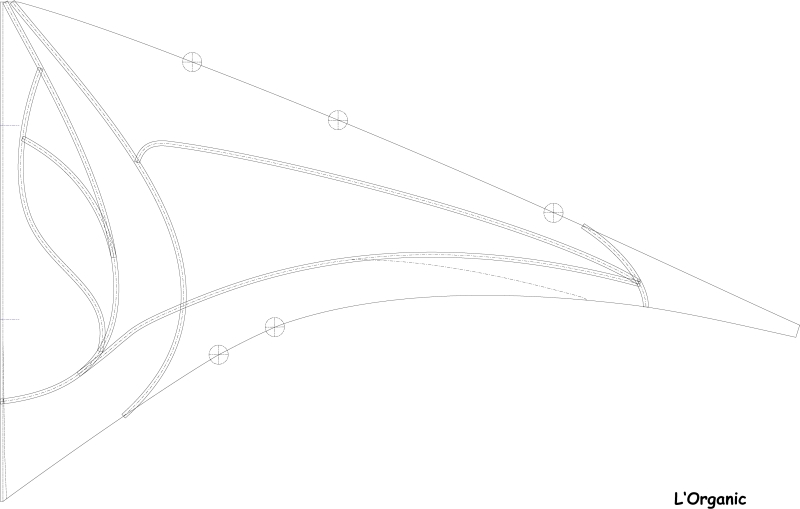

| Plan et panneautage : |
| |
| Adobe Illustrator : (CS11) |
 |
| Autocad : |
 |
| Acrobat Reader Echelle 1:1 : |
 |
Acrobat Reader A3 :
(Des repères sont présents, rebordement des pages nécessaire) |
|
Acrobat Reader A4 :
(Des repères sont présents, rebordement des pages nécessaire) |
|
| Image JPG : |
 |
Coordonnées sous Excell :
Voici comment j'ai procédé : Dessin de la voile droite, axe Y en négatif (vers le bas) |
 |
| |
| 6. Détail : |
| |
| - lest : 17 à 20 grm |
| |
| 7. Coordonnées : (plus lisible en excel) |
|
Extérieur |
Panneautage |
Mylar |
| Horizontal |
Vertical |
Vertical |
Vertical |
Vertical |
Vertical |
Vertical |
Vertical |
Vertical |
Vertical |
| 0 |
0,00 |
0,00 |
62,53 |
|
|
|
|
|
|
| 2,4 |
0,00 |
0,00 |
1,17 |
3,86 |
62,15 |
|
|
|
|
| 5 |
0,75 |
74,60 |
4,30 |
8,70 |
13,00 |
22,47 |
35,70 |
61,54 |
|
| 10 |
2,30 |
71,00 |
10,30 |
18,50 |
26,30 |
41,90 |
59,50 |
|
|
| 15 |
3,95 |
67,50 |
16,60 |
30,65 |
33,15 |
48,65 |
54,95 |
55,85 |
|
| 20 |
5,75 |
64,10 |
23,60 |
51,75 |
63,80 |
|
|
|
|
| 25 |
7,65 |
60,75 |
22,15 |
32,50 |
48,95 |
57,55 |
|
|
|
| 30 |
9,55 |
57,50 |
22,80 |
46,85 |
|
|
|
|
|
| 35 |
11,50 |
54,55 |
23,65 |
44,95 |
|
|
|
|
|
| 40 |
13,45 |
52,07 |
24,67 |
43,33 |
|
|
|
|
|
| 45 |
15,45 |
50,00 |
25,75 |
42,00 |
|
|
|
|
|
| 50 |
17,50 |
48,60 |
26,95 |
41,00 |
|
|
|
|
|
| 55 |
19,55 |
47,55 |
28,20 |
40,25 |
|
|
|
|
40,35 |
| 60 |
21,65 |
46,80 |
29,50 |
39,80 |
|
|
|
|
40,5 |
| 65 |
23,75 |
46,30 |
30,85 |
39,57 |
|
|
|
|
40,95 |
| 70 |
25,90 |
46,02 |
32,30 |
39,60 |
|
|
|
|
41,6 |
| 75 |
28,05 |
45,90 |
33,85 |
39,85 |
|
|
|
|
42,45 |
| 80 |
30,25 |
46,00 |
35,50 |
40,33 |
|
|
|
|
43,54 |
| 85 |
32,50 |
46,20 |
37,25 |
41,00 |
|
|
|
|
44,75 |
| 90 |
34,70 |
46,58 |
39,25 |
41,90 |
|
|
|
|
46,1 |
| 95 |
37,00 |
47,05 |
38,35 |
41,45 |
43,00 |
|
|
|
|
| 100 |
39,25 |
47,68 |
45,10 |
|
|
|
|
|
|
| 105 |
41,57 |
48,50 |
|
|
|
|
|
|
|
| 110 |
43,90 |
49,45 |
|
|
|
|
|
|
|
| 115 |
46,20 |
50,50 |
|
|
|
|
|
|
|
| 120 |
48,51 |
51,60 |
|
|
|
|
|
|
|
| 124 |
50,33 |
|
|
|
|
|
|
|
|
| 124,6 |
50,60 |
52,50 |
|
|
|
|
|
|
|
Croix |
|
Top |
|
APA |
| Horizontal |
Vertical |
|
Horizontal |
Vertical |
|
Horizontal |
Vertical |
| 0 |
49,70 |
|
0 |
19,30 |
|
30 |
9,40 |
|
|
|
|
|
|
86 |
33,00 |
| Bloc |
|
Whiskers |
|
|
|
| Horizontal |
Vertical |
|
Horizontal |
Vertical |
|
|
|
| 52 |
18,50 |
|
33,7 |
55,23 |
|
|
|
|
|
|
42,5 |
50,90 |
|
|
|
|
