Aquilone Flowform Molare

di Alberto Bonati

Il progetto di questo flowform deriva da quello pubblicato da Harald Prinzler nel suo sito.

E' un aquilone molto elegante che si presta ad essere costruito con dimensioni anche notevoli.

Nel progetto che segue le misure sono riferite ad un aquilone di un metro di lunghezza, in realtà andrebbe realizzato di dimensioni almeno doppie.

Quello nella foto ha dimensioni di 4 x 5 mt e necessita di circa 75 mq di spinnaker per la costruzione...

Altre foto di questo flowform sono visibili ala pagina linkata.

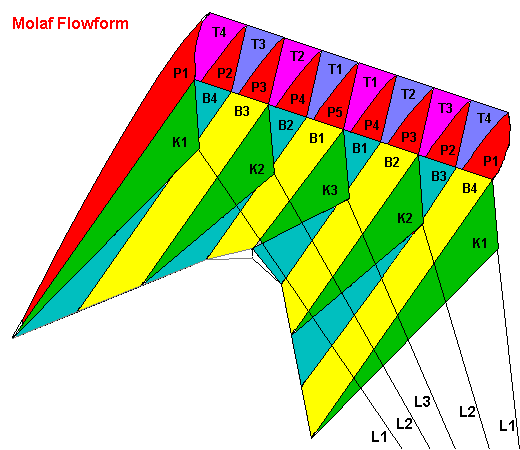

In questo schema sono indicati tutti i pezzi che compongono l' aquilone:

- I pannelli inferiori B1, B2, B3, B4 ( due pezzi ciascuno)

- I pannelli superiori T1, T2, T3, T4 (due pezzi ciascuno)

- Le chiglie K3, ( 1pezzo), K2 e K1 ( due pezzi ciascuna)

- I setti P1, P2, P3, P4 ( due pezzi ciascuno ) e P5 ( un pezzo )

PARTE INFERIORE

Queste sono le dimensioni degli otto pannelli inferiori con le relative forature e posizioni dei fori.

Ogni pannello dovrà essere tagliato aggiungendo su ogni lato un bordo di 6-7 mm per la cucitura.


PARTE SUPERIORE

Queste sono le dimensioni dei pannelli che costituiscono la parte superiore dell' aquilone.

Anche questi vanno tagliati aggiungendo sul perimetro un bordo di 6-7 mm per la cucitura.

E' consigliabile lasciare questi pannelli più lunghi di diversi centimetri delle misure teoriche indicate e rifilarli alla fine del montaggio nella parte posteriore.


SETTI VERTICALI

Questi sono gli schemi dei setti verticali con le relative forature.

Le misure vanno riportate su una sagoma di cartoncino che servirà da dima per il taglio dei pezzi.

Si comincia tracciando l' intera sagoma P1, sempre maggiorata di un bordo di 6-7 mm per la cucitura, si ritaglia con le forbici la sagoma e si tagliano col saldatore i due pezzi necessari.

Poiché tutte le sagome hanno la parte anteriore di dimensioni analoghe, si ricavano successivamente le sagome P2, P3, P4 e P5, sempre ritagliando la parte in eccesso.


Le forature sui pezzi vengono eseguite successivamente con sagome in cartoncino posizionate come indicato per ogni tipo di sagoma.

CHIGLIE

Le dimensioni delle briglie sono indicate nella figura a lato.

Conviene sempre aggiungere il bordo per la cucitura tutto attorno.

Preparazione dei pezzi

Dopo avere tagliato tutti i pezzi necessari, si può procedere alla loro preparazione prima dell' assemblaggio:

- bordare la parte anteriore dei setti.
- bordare la parte anteriore dei pannelli superiori ed inferiori.
- bordare le chiglie sul bordo anteriore ed inferiore con una fettuccia di spinnaker o dacron e rinforzare i punti di attacco delle briglie con doppiature in dacron.
- cucire le cinghie di attacco delle briglie alle chiglie.

Vedi anche "Tecniche di costruzione dei Flowform"

Assemblaggio

Terminata la preparazione dei pezzi, si può procedere alla costruzione vera e propria.

Si comincia dalla parte centrale inferiore con la prima cucitura longitudinale che unisce un pannello B1, la chiglia centrale K3, l' altro pannello B1 ed il setto centrale P5.

	Si dispongono i quattro pezzi uno sopra l'altro allineati sul bordo, tenendoli assieme con spilli per tutta la lunghezza. La prima cucitura viene fatta a 6-7 mm dal bordo.
	Si ribatte poi la cucitura sul setto P5...
	...ottenendo questo primo pezzo centrale.

	La seconda cucitura longitudinale unisce il pannello inferiore B1 cucito in precedenza al setto P4 ed al pannello B2
	Anche questa cucitura viene ribattuta sul setto P4
	Questa operazione va eseguita prima da una parte e poi dall' altra dell' aquilone.

	Allo stesso modo si procede con la terza cucitura che unisce la chiglia K2, il pannello inferiore B3 ed il setto P3 al pannello B2.
	ribattendo poi anche questa cucitura sul setto P3..
	.. sempre ripetendo l' operazione prima da un a parte e poi dall' altra.

	La quarta cucitura unisce il pannello B4 ed il setto P2 ed infine la quinta cucitura longitudinale, unendo la chiglia K1 ed il setto esterno P1, termina la parte inferiore dell' aquilone. Ovviamente anche questa sequenza va ripetuta su ambedue i lati.
	Ora tutta la parte inferiore dell' aquilone e' terminata, completa di setti e chiglie...

A questo punto si possono cucire i pannelli superiori, iniziando sempre da quelli centrali T1 che si uniranno al setto P5, prima con la solita cucitura a 6-7 mm dal bordo e poi con la ribattitura sul setto P5

Si procede poi con i pannelli T2, T3 e T4, sempre procedendo dal centro verso l' esterno.

L' ultima cucitura longitudinale unisce il pannello superiore T4 al setto esterno P1 e chiude le celle esterne.
Questa cucitura si esegue al rovescio, si fanno combaciare cioè i due bordi sulla parte interna, con tutto l' aquilone dentro.
Terminata la cucitura, si rivolta il tutto facendo passare l' aquilone dentro la cella e ci si ritrova la cucitura diritta.
Si esegue la ribattitura dentro la cella, metà partendo dal bordo anteriore e metà da quello posteriore, e si ripete il tutto sull' altro lato.
A questo punto si può chiudere il bordo posteriore lasciando aperte solamente le due celle centrali, e cordare il tutto con una fettuccia di spinnaker.

A questo punto l' aquilone e' pronto per il volo...
