Parti pour la découverte du Cerf-volant

Conçue et réalisée par Stephanem

http://www.petithomme.be/cv/images/Construction/Manta_stephanem/Manta-01.jpg



Hello,

bon ben voilà, Vendredi soir, j'étais sur le PC en discutant avec PetitHomme de ceci et celà... Puis d'un seul coup! je ne sais pas pourquoi, j'ai eu cette envie de dessiner un cerfvolant monifil qui serait inspiré de la raie manta!
Hop petit crayon à papier en main et feuille blanche, quelques minutes, et voici née "Manta"

Comme on peut dire, ça m'a pris comme une envie de ch...!

J'ai mis deux soirée et une après midi pour la réaliser! ENtre deux papillons! Mais pour ne pas perdre l'idée et y revenir un autre jour, je l'ai construite de suite.

Structure :

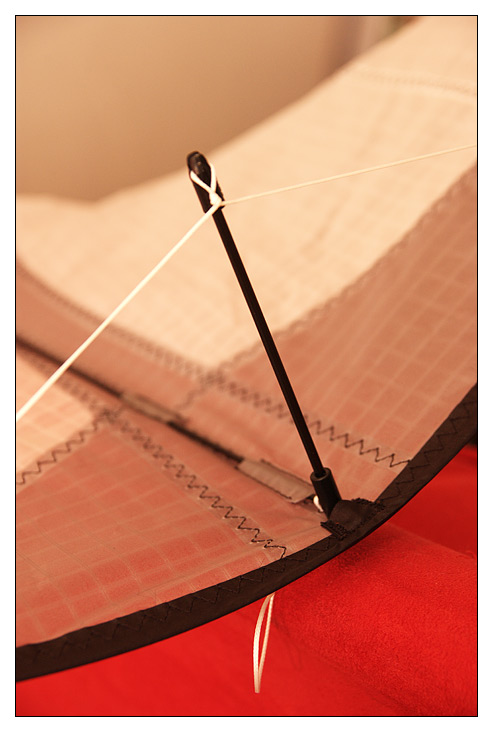

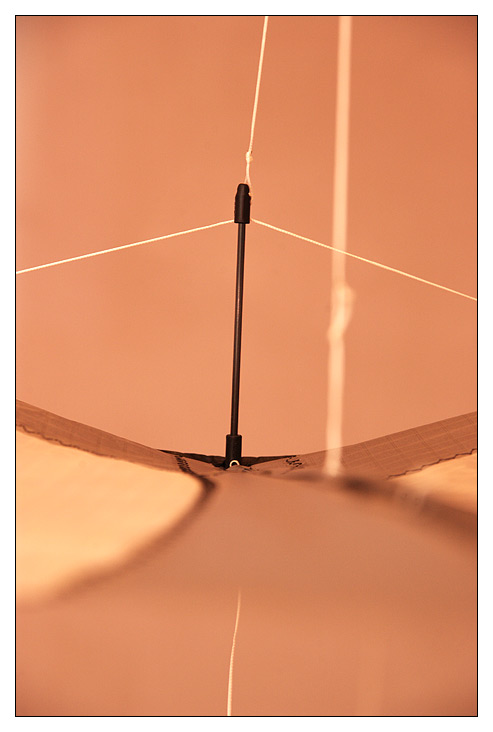

Il est en fibre de verre de Ø2mm uniquement et le tendeur en carbon de 3mm. l'epoxy, c'est juste parce que ma barre de carbonne était trop petite en fait! Les prochaines seront full carbone promis..

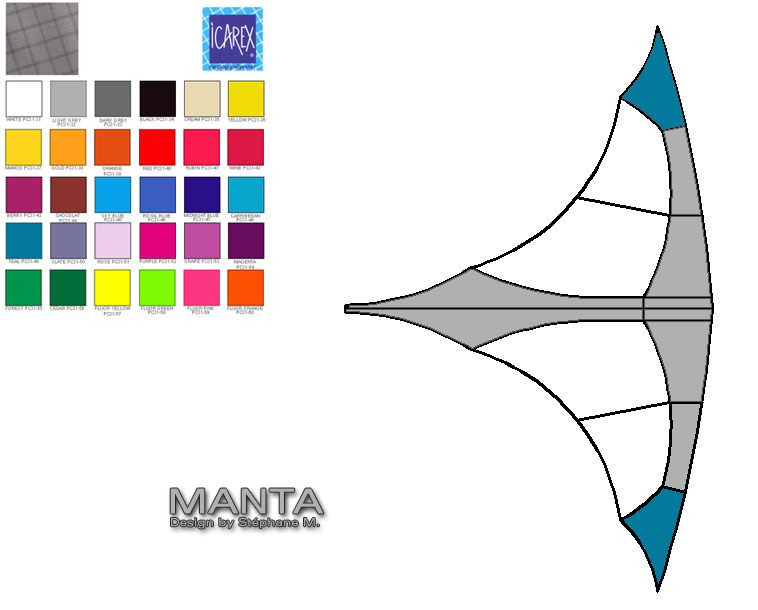

Plan de la Manta :

Plan général en PDF : http://www.petithomme.be/cv/index.php?dlm/6/38

Patrons du panneautage (10 fichiers PDF en .zip) : http://www.petithomme.be/cv/index.php?dlm/6/40

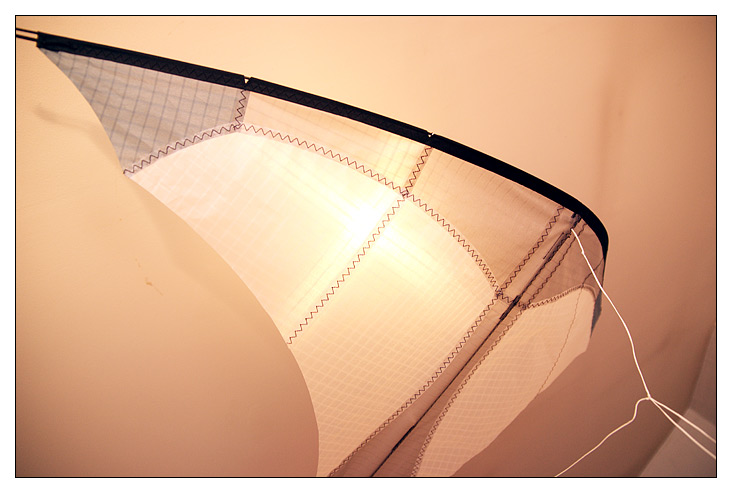

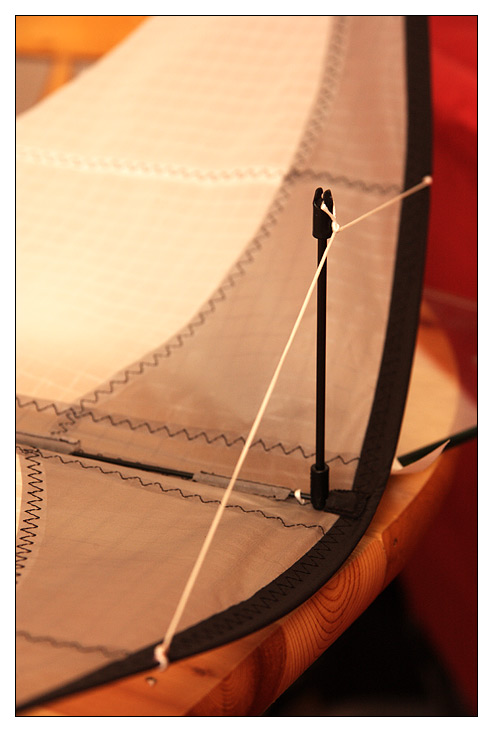

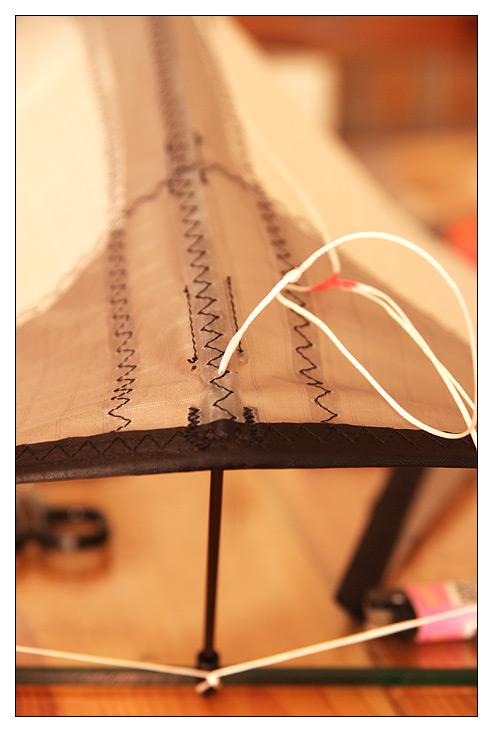

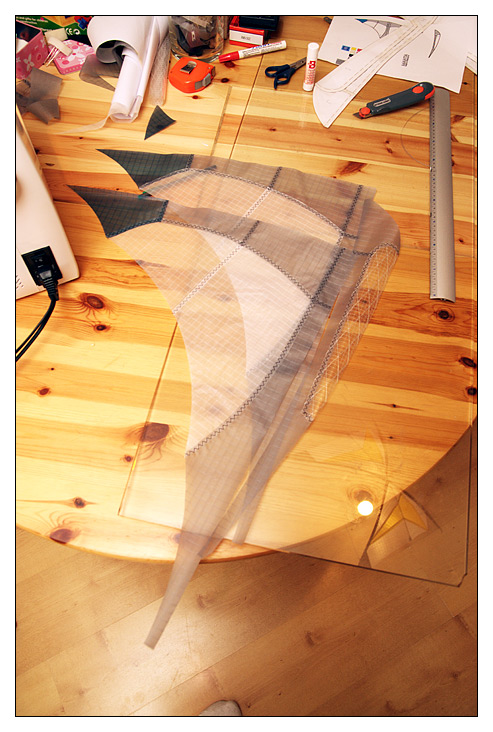

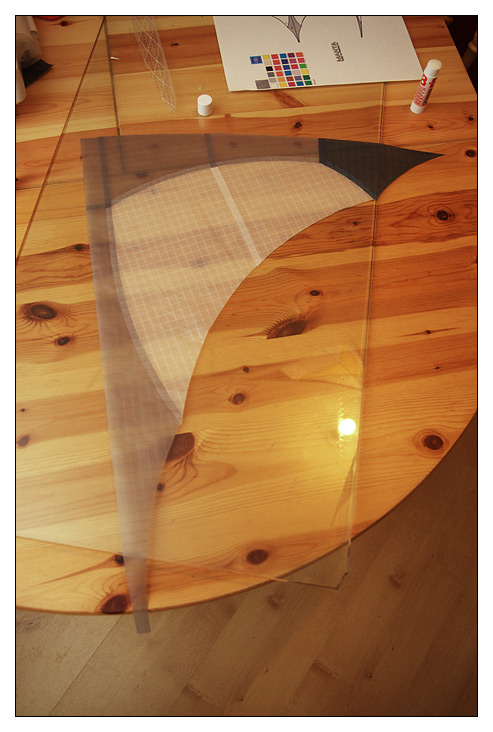

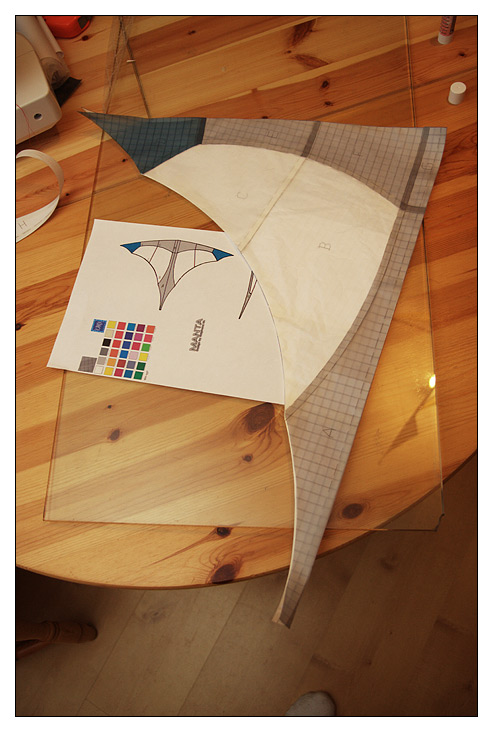

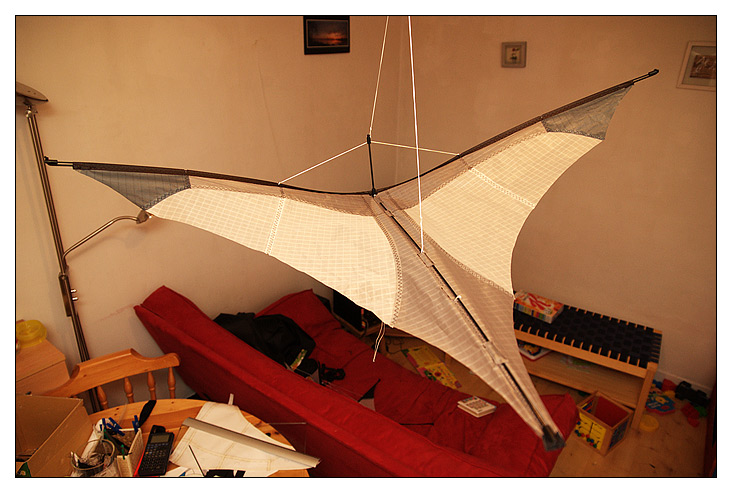

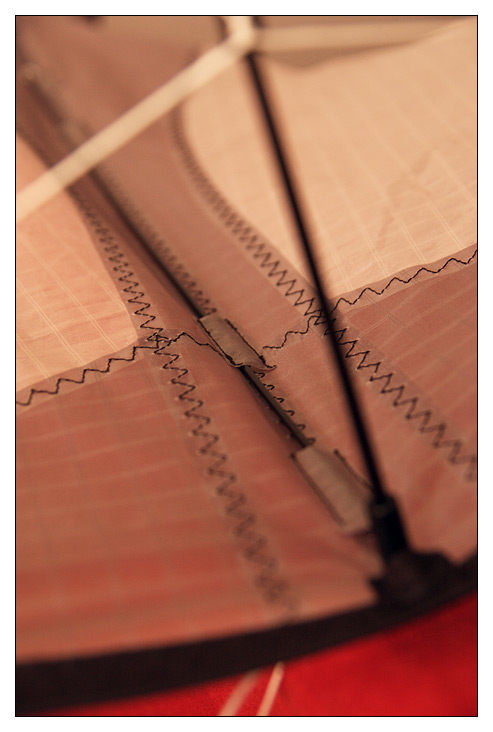

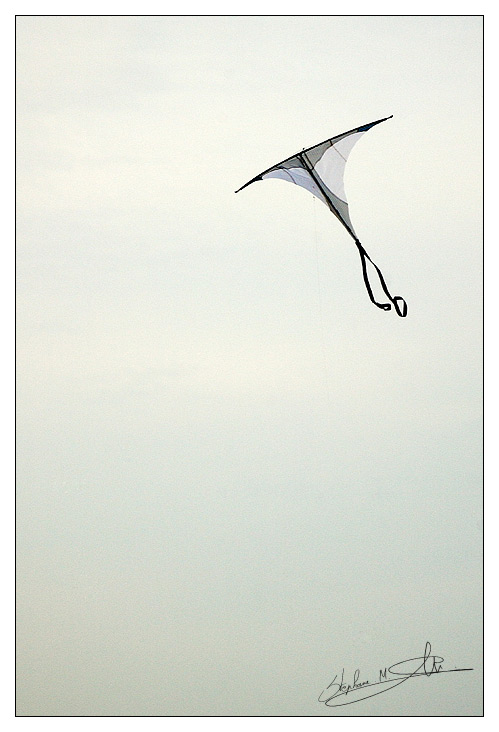

Voici donc les photos de la construction :

Et le meilleur pour la fin, mon petit garçon, 14 mois et déjà accro, il rale quand je lui reprend la poignée!

Pour le bord de fuite : C'est une toute petite version d'1 mètre d'envergure elle est pour mon fils donc elle ne vas pas voler souvent et dans le pire des cas, je renforce les bords de fuite par une légére bande de 8mm de mylar tramé et ça ferra l'affaire.

"Stephanem"
