Le
maniche a vento rotanti Sono veramente scenografiche
e divertenti sia nella loro realizazzione che quando le vedi in cielo. Due,
tre,quattro sul cavo di ritenuta sono un vero e propio spettacolo per tutti coloro
che si trovano a passare! In questo piccolo progetto ne costruiremo una, con
materiale povero e reciclato, come vecchi sacchetti colorati in cartene. Nessuno
vi vieta di usare spinnaker! |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Materiale
per la costruzione 5 fasce di
cartene 23cmx155, 120 cm di filo in plastica rigida(quello che si usa pe stendere
i panni), scotch carta, trasparente e telati, spillatrice 300 cm di cavo per
briglia o cordino semplice, una girella. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4084.jpg) |
|
|
![](1-manicagialla.gif) |
|
|
|
|
|
|
|
|

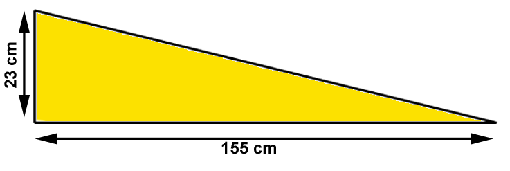

Tagliare
cinque pezzi con le misure indicate nel disegno, fissare su un piano con pezzi
si scoch come nella foto, questa operazione serve per stare piu comodi nella fase
successiva. |
|
|
|
|
|
|
|
|
|
|
|
|
|
![](1-manica-2-2.gif) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4088_copia.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

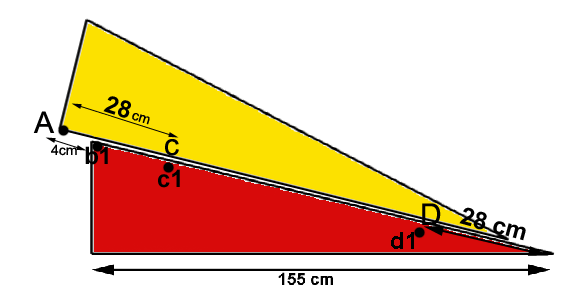

Il
disegno e la foto qui sopra indica i punti A b1 C c1 D. Tutti
questi punti serviranno nel montaggio sequenziale delle cinque fasce colorate
che formeranno la nostra manica a vento rotante. Unire la fascia rossa&gialla
dal punto C-c1 al punto D-d1 con scoch traspaente accavallando di 5 mm circa. |
|
|
|
|
|
|
|
|
|
|
|
|
|
![](1-manicagialla-3.gif) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4087.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4085.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

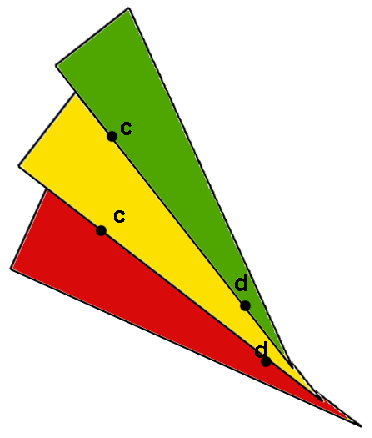

Dopo
lo scoch trasparente rinforzare i punti C&D di ogni fascia con del scoch telato
e fermare con due punti di spillatrice, come indicato dalle frecce. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](1-manica-5.gif) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](433.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

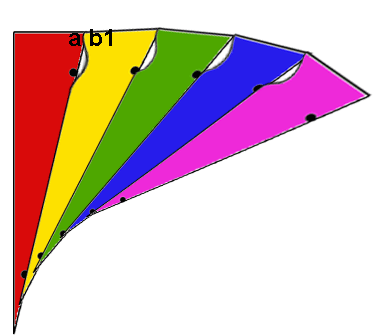

Unire
con scoch carta i punti A con b1, si creerà un dislivello di circa 6-7
cm di altezza comeviene rappresentato nella foto a destra. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4079_copia.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4092.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Unire
la fascia n1 con la n5 e ad ogni unione A-b aplicare un pezzo di scoch carta
di circa 6cm. Ripiegare lo scoch in due e spillarlo al limite in basso, foto
a destra. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4098.jpg) |
|
|
|
|
![](IMG_4093.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ripiegare
tutte le fasce e creare un bordo interno di tre cm ( dividere i sei dello scoch
carta in due) tipo un passante e fermare con pezzetti di scotch. Forate alle
unioni A-b di ogni fascia,questo sara il punto dove legheremo le briglie. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4081.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4090.jpg) |
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4089.jpg) |
|
|
|
|
|
|
|

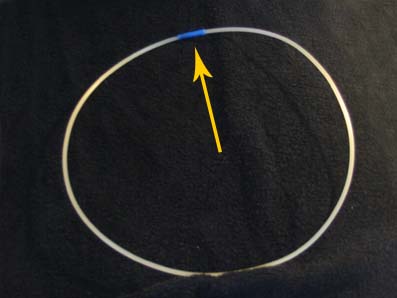

Per
creare il rinforzo circolare che tiene aperta la manica a vento, usare un cavo
di nylon del diametro di 4mm e congiungere le due estremità del cavo con
un tubicino in plastica, scaldandolo per creare una maggiore aderenza. Passare
il cavo di nylon nel passante interno della manica a vento e fermatelo con lo
scotch. |
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4094.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![](IMG_4095.jpg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nelle
foto qui in alto vediamo come legare la briglia a 5 rami alla manica a vento. Quindi
tagliare 5 pezzi di cavo lunghi 55cm e unirli con un nodo scorsoglio alla manica
a vento come nella foto sopra a sinistra. Alle estremità opposte ai
5 rami, legare un pezzo di cavo lungo 200cm e a questa estremità legare
una girella per evitare di creare nodi. La vostra manica a vento è pronta
non resta altro che legarla ad un aquilone statico con un nodo a bocca di lupo
e osservare come gira.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
