mac n'grade
![](1995_1_1.gif)

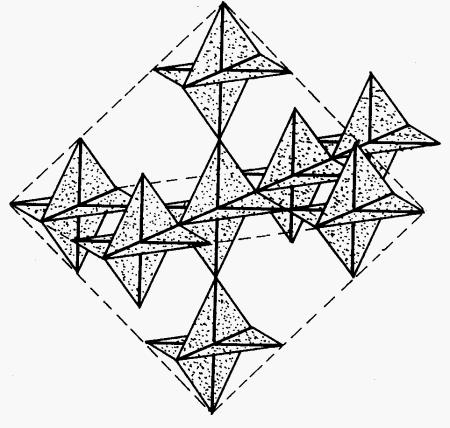

De hierbij beschreven vlieger was bij de Honig vlieger-ontwerp wedstrijd goed voor een tweede
tot elf de prijs (zal wel de elfde zijn geweest!). De naam MAC N'GRADE staat voor:
Modulair Acht Cellen Negentig GRADEn.
Onderdelen.
De vlieger bestaat uit de volgende onderdelen:
- 8 spinnaker cellen bestaande uit twee delen spinnaker 490 x 490 mm2 (exclusief zoom) diagonaal
op elkaar gestikt met op alle 6 zo ontstane punten lusjes met een touwtje in verband met het opspannen.
In het midden zit een gat Ø 50 mm.
- 8 houten bollen Ø 40 mm met hierin steeds loodrecht op elkaar 6 gaten 15 mm diep Ø 7 mm C
- 12 stokken raminhout lengte 750 mm Ø 7 met in het midden een stukje slang van 5 cm waaruit
2 haakjes op 10 mm af stand steken
- 34 stokken raminhout lang 375 mm Ø 7 mm met aan een zijde een 5 mm diep gleufje. *)
- 8 spandraden met 4 lussen voor de cellen. Lengte tussen de lussen 485 mm. Elke lus is 22 mm
lang. Maten exclusief de knoop.
- 12 spandraden voor de stijfheid van de constructie. De lengte is 1092 mm inclusief de lussen.
- toom met 2 lijnen van 3 m met wartels + 1 toomring
- 4 lussen van trekkoord (licht-schakelaar boven bed) met zigzag steek in elkaar gezet om de toom
aan de bollen te zetten te bevestigen.
*) Opmerking: Niet alle stokken zullen steeds nodig zijn; dit zijn maxima.
![](1995_1_2.gif)
Opbouw.
De opbouw is als volgt. Kies de vorm die de vlieger moet krijgen.
- Steek per eel eerst 4 van de 6 stokken in een bol (of 5). Houdt
rekening met het feit dat wanneer de vlieger in de lucht is, de stokken
achter de stof liggen.
- Drapeer de stof waar hij moet komen
- Plaats dan de laatste 2 stokken (of 1). Waar 2 cellen elkaar
raken de lange stokken gebruiken anders de korte
- Als zo alle cellen zijn gevormd, de stof met de lusjes opspannen en de spandraden E aanbrengen.
- Met de spandraden F het geheel opspannen en stijfheid geven
- De lusjes H om de bollen slaan op zo'n manier dat ze niet
verschuiven en de toom aanklippen. Bij ieder gekozen model is het
anders
![](1995_1_3.gif)
![](1995_1_4.gif)
![](1995_1_5.gif)
Het vierkante basismodel heeft al enkele malen gevlogen in de schuine, zowel als de rechte stand.
Wie van duurzaamheid houdt kan een RCF Ø 6 mm versie met splitdoppen en eventueel kunststof
of houten schijven in plaats van houten bollen overwegen. De vlieger is niet een-twee-drie
opgebouwd, maar je kunt er wat vorm betreft alle kanten mee uit. Gedemonteerd neemt hij niet
veel ruimte in. Let wel op de vele spandraden; hij kan zo in een warrige kluwen veranderen.
|
