Klaus Dietz .

Der Intermission Light

Der Intermission Light ist ein Trickflugdrachen mit einer Spannweite von ca. 205cm.
Seine Höhe beträgt ca. 136 cm. Er besitzt 3 Stand-Off-Paare und einen tiefen Bauch (25 cm). Der Intermission Light besitzt eine Turbowaage. Zusätzlich hat er eine zweite Waageschnur, die ihm einen sicheren und präziseren Flug ermöglicht (siehe
Zeichnung). Da dieser Drachen für Trickflug gebaut ist, sollte man eine Baseline (Trickflugschnur) anbringen.
Der Intermission fliegt ab einer Windstärke von ca. 0,8-1 ohne Eigenbewegung des Fliegers. Der Intermission fliegt sehr langsam (auch in höheren Windstärken!) und dreht sehr eng.
Da dieser Drachen nicht sehr zugkräftig ist, reicht eine Schnur mit 40 daN vollkommen aus. Die Länge der Schnüre sollte zwischen 15-30 m liegen.
Der Bau dieses Drachen ist eher für Flieger gedacht, die schon Erfahrung im Bau von Lenkdrachen haben. Der Bauplan beschreibt nicht alle Einzelheiten, es wird vieles als bekannt vorausgesetzt!
Und nun viel Spaß beim Bauen und Fliegen dieses Lenkdrachens! Über Tips oder Ideen zu diesem Bauplan würde ich mich freuen!!!

Baumaterial

Gestänge:


• 2 x 165 cm 6 mm CFK (Seitenstäbe)
• 2 x 70 cm 6 mm CFK (untere Spreize)
• l x 46,5 cm 6 mm CFK (obere Spreize)
• l x 107 cm 6 mm GFK (Kielstab)
• 2 x 29 cm 2 mm GFK P-21 (Stand 0ff außen)
• 2 x 21 cm 2 mm GFK P-21 (Stand 0ff mitte)
• 2 x 30 cm 2 mm GFK P-21 (Stand 0ff innen)

• 2,5 m² Ventex34grlm2 oder lcarex P-31
• 4 m Dacron 6cm breit (Für Seitenstabtaschen)
• 20 cm Gurtband 6cm breit (Für Nase)
• 10 m Waageschnur 60 daN

Kleinteile:

• Mittelkreuz 6 mm (empfehlenswert= FSD)
• 4 T-Verbinder 6/6 mm
• 6 Verbinder für Stand OfflSpreize
• 3 Pfeilnocken 6 mm
• 6 Stabendkappen 2 mm
• 3 Stabendkappen 6 mm

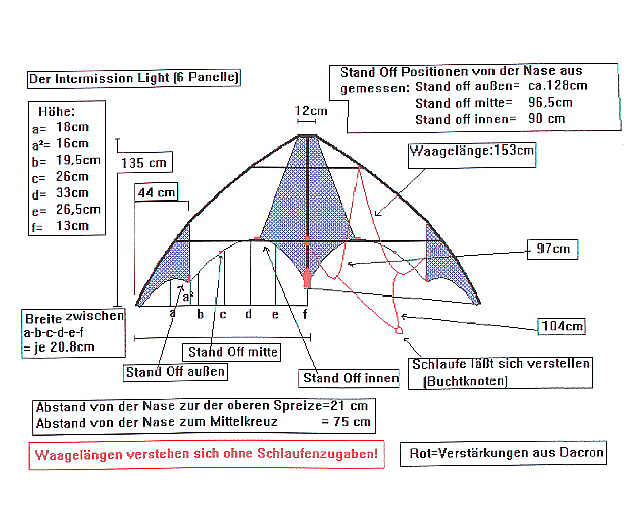

1. Fertige eine Schablone gemäß der Zeichnung an. Pappe (keine Wellpappe) oder dünnes Sperrholz eignet sich am besten. Alle Maße verstehen sich in cm. Man kann auch noch weitere Panelle (Segelab schnitte) in den Drachen hineinfügen, jedoch muß die Nahtzugabe mit berechnet werden. Die Maße in der Zeichnung sind mit Naht-und- Saumzugabe.
2. Jetzt kann das Segel ausgeschnitten werden. Darauf achten, dass das Raster des Segels paralell zur Schleppkante verläuft.
3. Nun können die einzelnen Panelle mit einer geschlossenen Kappnaht zusammengenäht werden.
4. Die Schleppkante wird nun doppelt gesäumt. Der Saum sollte ca. 5mm breit sein.
5. Jetzt können die einelnen Verstärkungen aufgenäht werden ( Maße aus der Zeichnung entnehmen).
6. 170 cm Dacron (6 cm breit) wird nun längst mittig gefaltet und als Seitenstabtasche auf das Segel genäht.
7. Bei der Nase wird das Dacron mit einem Lötkolben abgeschnitten, und dann wird das Gurtband auf die Nase aufgenäht (Jeansnadel verwenden!). Darauf achten, dass die Stabtaschen nicht zugenäht werden!
8. Die Näharbeit ist nun beendet. Jetzt kann das Gestänge in die Stabtaschen eingeführt werden. Die Maße können geringfügig von den oben genannten Maßen abweichen, da Ungenaugkeiten beim Nähen auftreten können. Jedoch sollten die Stand-Off-Maße unbedingt eingehalten werden, da der Drachen sonst andere Flugeigenschaften aufveisen wird. Sind alle Stangen eingeführt, muß nur noch die Waage angebracht werden.
9. Die Länge der einzelnen Waagensehnüre können der Zeichnung entnommen werden. Die Waage muß sehr genau eingestellt werden. Die hier gezeigte Waage ist für mittleren Wind gedacht.
