ALCUNE NOTE SULLA COSTRUZIONE DELLO GNOMO
Alcuni amici hanno segnalato qualche incongruenza nei disegni e/o fatto domande sulle caratteristiche questo mini aquilone: abbiamo raccolto in questa pagina qualche dritta interessante (in corsivo le domande, in carattere normale le risposte). Tutte le indicazioni sono ricavate da messaggi pubblicati sul newsgroup it.hobby.aquiloni o ricevuti in privato.
Conviene tagliare le ali
in un unico ferzo? In tal caso come costruisco la tasca per la spina
centrale?
L'aquilone è da cucire in un solo ferzo, le cuciture sono tutto peso in più e si devono evitare. La spina non ha una tasca ma corre libera ed è vincolata solo dal rinforzo del naso e dalla tasca inferiore cucita al centro della chiglia.
Come fare le cuciture
senza avere una macchina da cucire?
A mano con ago e filo di nylon! E'un lavoraccio lungo e faticoso, perchè il tessuto è compatto e scivoloso, ma non è impossibile farlo. Occhio a non farti del male...
"Incuriosito dal
progetto, mi sono messo a disegnare la sagoma della vela, e credo che
ci sia qualche errore nella tabella delle coordinate. Il profilo del
bordo d'uscita (y1) sembra corretto, ma quello del bordo d'entrata
(y2) risulta irregolare in prossimita' del naso.

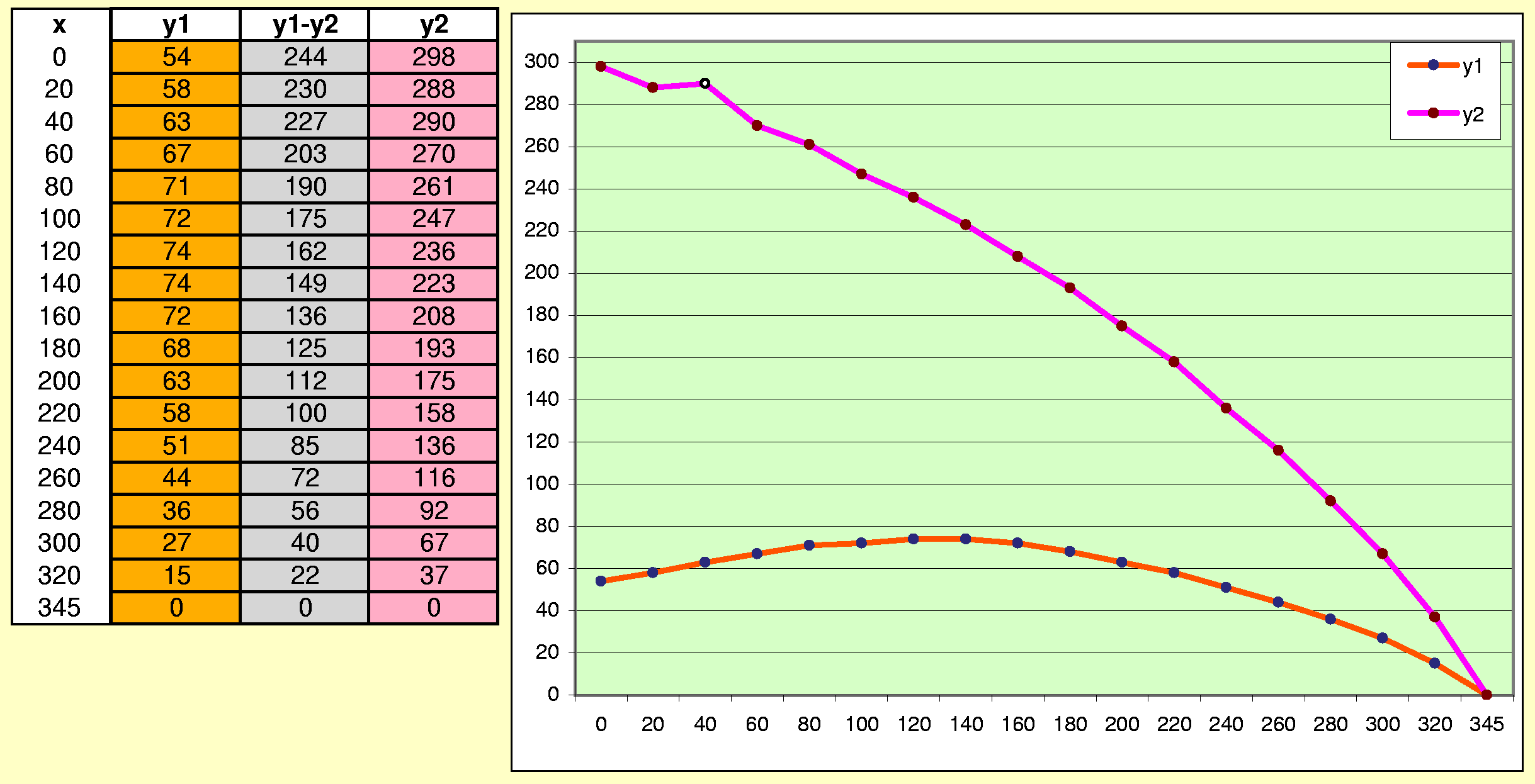

E' vero, deve esserci un piccolo errore di stampa nella tabella. Per verifica ho provato a tracciare la sagoma con Excel (vedi immagine qui sotto) ed in effetti il valore di y2 corrispondente a x=40 mm è un po' sballato. Il valore corretto dovrebbe essere 217 anzichè 227. Puoi vedere l'immagine a grandezza naturale cliccandoci sopra col pulsante destro e scegliendo "Visualizza immagine"/"View image" da Netscape (gli altri browser dovrebbero avere funzioni equivalenti) oppure salvandola su disco ed aprendola con un programma di grafica che supporti il formato GIF (siccome è piuttosto grande è meglio stamparla su carta adattandola alle dimensioni del foglio).
Manca inoltre la
posizione dell'incrocio tra la traversa inferiore e la spina, cioe'
il punto dove praticare il foro per la giunzione tra le due.
Il foro da praticare per l'incrocio tra spina e traversa inferiore, sempre a occhio, è a 15 mm dal punto inferiore della chiglia.
Nessuno sa dove trovare
le stecche da 1.2 mm?
Le stecche da 1,2 mm e da 0,8 mm sono fabbricate dalla Avia,e se sono difficili da recuperare si possono sostituire con quelle da 1 mm, distribuite sia da Alivola che da PM Model. Per informazioni sui distributori di materiali potete rivolgervi a Roberto Grillo, che di queste cose se ne intende. ;-)
Mi piacerebbe avere un
chiarimento sul mini aquilone Nano: che caratteristiche di volo ha ?
E' veloce come un razzo (e quindi è sostanzialmente un
fenomeno da baraccone) ovvero è - con un poco di pazienza -
governabile anche da amatori non molto esperti ?
Contrariamente alle sue dimensioni, è abbastanza lento e governabile, certamente non è un mostro di precisione, ma si riesce tranquillamente a fargli fare dei 360° puliti e delle virate ben controllate. Con un po' di pratica esegue axels molto piatti e ben visibili. Per pilotarlo uso cavi di un metro circa di lunghezza (tenuta.... 2-3 kg, molto piccoli comunque). Con i cavi così corti si riesce a volare anche in casa... meglio evitare i lampadari comunque... :-)
Come devo realizzare la
tasca per la stecca dell'ala? Che cosa indica la linea tratteggiata
che, nel progetto, corre lungo il bordo d'entrata?
La tasca si forma ripiegando su se stessa la vela: la linea tratteggiata rappresenta il punto nel quale effettuare la cucitura. Poichè il progetto prevede 8 mm di orlo per la creazione della tasca, la vela terminata sarà un po'più "corta" rispetto al disegno. La cucitura si può eseguire fissando il tessuto con nastro biadesivo da 2 mm; tirandolo sotto alla macchina si riescono ad evitare le grinze. Per fare l'invito della stecca, ovvero la taschina in cui infilarla, basta lasciare un punto di 5 mm non cucito sul fondo dell'ala. Se in fondo alla stecca ribatti la vela senza rinforzo e non metti un tappino hai delle ottime probabilità di forare la vela. La stecca è arcuata e resta sempre in tensione. Mettere il rinforzo fa risparmiare peso.
Comunque, lo gnomo vola
bene, meglio con gli SO nella posizione più esterna.
Costruendolo, mi sono accorto che sono errate le misure della spina,
la quale deve essere lunga 244 mm e non 305 come indicato dalla
rivista tedesca.
L'articolo non riportava questa misura: l'ho ricavata io dai disegni, ma chissà a cosa stavo pensando in quel momento... Per fortuna ho indicato una misura troppo lunga e per tranciare il pezzo di stecca in eccedenza non ci vuole molto. Ho provveduto anche a correggere il progetto.
