Bouwbeschrijving
Extreem.
De
Extreem is een grote hardtrekkende stuntdelta voor matige tot zéér
harde wind. Vanaf
windkracht 3 is de trekkracht al enorm, dus dan weet je wel wat de Extreem
doet bij
windkracht 6 en hoger. De Extreem is ideaal voor slepen, jumpen, bodysurfen,
skiën en
buggiën.
Je
kan verschillende versies bouwen :
-
in
12 kleuren( 12 panelen ).
-
in
7 kleuren( 7 panelen ).
-
in
3 kleuren( 3 panelen ).
Bouwmateriaallijst
:
-
4 meter
Carringtondoek 42 grams.
-
2 meter
dacronband 6 cm breed.
-
4½
meter dacronband 8 cm breed.
-
50
cm dacronband 10 cm breed.
-
50
cm kevlarband 6 cm breed.
-
1 meter
klitteband.
-
1 meter
dacronband 2 cm breed.
-
4 meter
spinnakerzoomband 2½ cm breed.
-
1 meter
elastiek.
-
2 x
10 mm Ø RCF STRONG 2 meter.
-
1 x
10 mm Ø RCF STRONG 1½ meter.
-
2 x
12 mm Ø RCF SUPER STRONG 1½ meter.
-
1 x
12 mm Ø RCF SUPER STRONG 1¼ meter.
-
6 rubberdoppen
10 mm Ø.
-
30
cm gewapende vinylslang 10 mm Ø .
-
80
cm gewapende vinylslang 12 mm Ø .
-
verbindingbuis
12 mm Ø ( dikwandig messing of aluminium ).
-
12
meter Dynacore toomtouw 175 kg.
-
2 aluminium
ringen 18 mm Ø.
-
2 aluminium
ringen 30 mm Ø.
Vleugelhoezen :
-
deze
worden gemaakt door het dacronband dubbel te vouwen. Bij de gaten voor
de staanders moet er een stuk dacronband van 12 cm lang erin meegenaaid
worden als versteviging. Het
verstevigingstuk wordt ook dubbel gevouwen, en dan als eerst op de binnenkant
van de vleugelhoes
vastgestikt.
-
aan
de achterkant van de dacronband wordt een stuk klitteband( lijkt op stof
) genaaid.
Aan de voorkant komt er een stuk klitteband dat eerst op een stuk dacronband
is genaaid( met de haakjes naar beneden ). Dit moet weer twee keer langer
zijn dan
het achterste stuk klitteband.
Neusstuk :
-
hiervoor
gebruiken we een stuk kevlarband en twee stukken dacronband. Deze dienen
ook dubbel gevouwen te worden.
-
bij
het naaien van het neusstuk dien je er rekening mee te houden, dat je wel
ruimte open
laat voor de middenstaander en de zijstokken die in de neus zitten.
Zoom :
-
de
onderkant van het doek wordt afgezoomd met spinnakerzoomband dat wordt
dubbelgevouwen. Het
moet zo genaaid worden dat er een spantouwtje doorheen
kan.

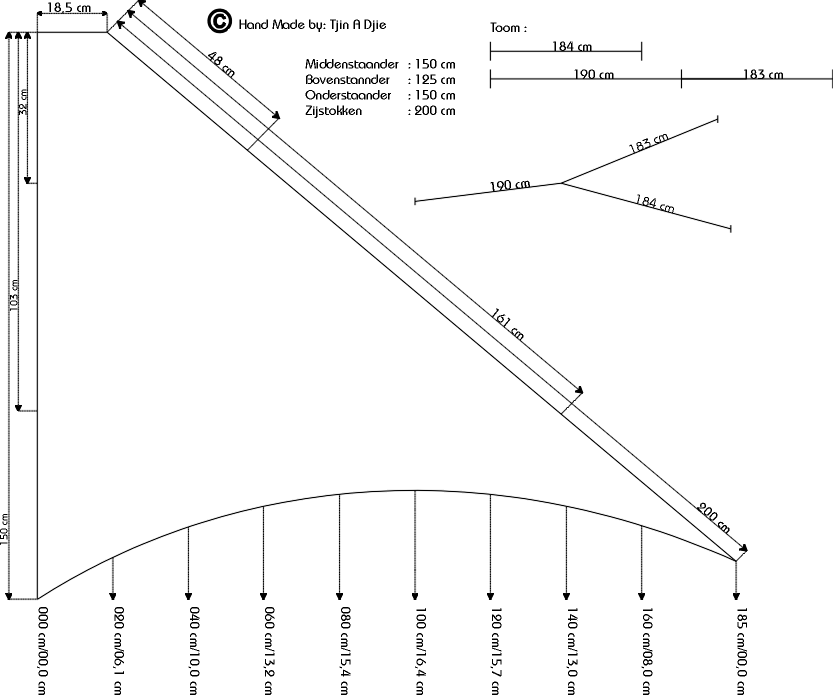

Toom :
-
je
knoopt tweemaal een bijtoom( van zijstok tot ring ) van 184 cm lang.
-
daarna
knoop je tweemaal een hoofdtoom( van kruisstuk naar ring naar
ovenstaander ), die
totaal 7,46 meter lang is. Dit
zijn de maten van de toom, nadat ze aan de vlieger zijn vastgemaakt.
Spantouwtje :
-
als
de vlieger helemaal klaar is, kan je het spantouwtje rijgen. Dit doe je
het beste met een grote stompe stopnaald( het touwtje door de zoom
rijgen ).
-
als
het spantouwtje er helemaal doorheen is, maakt je het aan de ene kant vast
met een
ring. Aan de andere kant zet je het spantouwtje ook met een ring vast,
nadat je het
spantouwtje een beetje hebt aangespannen.
Stuurlijnen :
-
vlieg
de Extreem met Dyneema stuurlijnen van 300 kg trekkracht, met een lengte
van 45
meter.
©
Hand Made by: Tjin A Djie
