Características
|
Es un barrilete muy estable, no requiere cola.
La forma esta dada por el arco del listón transversal.
Puede ser usado como barrilete monohilo o de doble comando.
Cuando se usa con doble comando, se le suele agregar una larga cola tubular
para "dibujar" en el cielo sus movimientos.
Vientos: Moderados
Construcción: Mediana complejidad. Requiere costura. |
Materiales
|
- 1.20 m de tela resistente de poliester de 1.50 de ancho (tipo "siré"
o tela de camperas)
- 2 listones de pino de 5 x 15 cm de sección por 116 cm de largo
- 6 m de hilo grueso trensado de 1 mm
- 1 anillo en forma de D
- 1 ojalillo metálico o plastico
- Tiros: 73 / 120 cm más una arandela metálica
|
![Eddy - esquema general](eddy1.gif) |
Confección
|
Vela:
|
- Recortá la tela como indica el plano (Fig.1),
dejando 1,5 cm para el dobladillo.

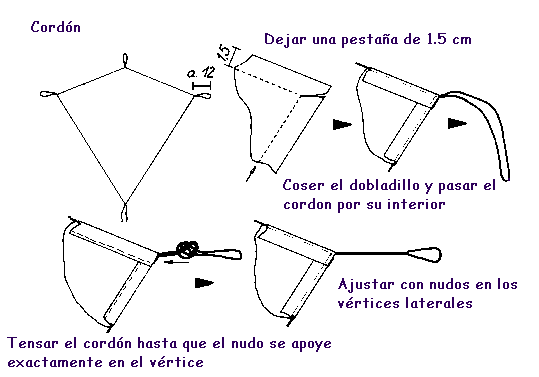

- Pasá el hilo de 1 mm por el dobladillo eddy2.gif
- Marcá en la tela de la vela el tope de cruce superior
- Agujereá y reforzá con un cuadrado de tela pegado
en la parte posterior de la vela y un ojalillo metálico o plástico
|
![ojal](ojal.gif)
Fig. 1 |
Estructura
|
|
|
![escotaduras](eddy3.gif)
Fig. 2 |
|
- Marcá el centro del listón vertical (eje de la quilla),
sobre él apoyá el listón horizontal (travesaño) y marcá.
- Pegá pequeños tacos de madera, para que sirvan de guía
de cruce.
- Marcá a ambos lados el listón horizontal y haceles unas
vueltas de cuerda en cada marca. (Fig. 3)
- Encolá la cuerda
- Encastrá el travesaño en la guía de cruce y atá
con cintas
- Fijá con unas vueltas de hilo, los tacos de madera.
|
![cruce de travesaños](eddy5.gif)
Fig. 3 |
|
- Fijá el anillo en D con hilo (Fig. 4)
- Atá la rama inferior del tiro al anillo en D
|
Fig.
4 |
- Encolar los topes de madera (guías de cruce) y sujetarlas con
unas vueltas de cuerda (Fig. 3)
- Fijar la rama superior del tiro, a las vueltas de refuerzo de
las guías de cruce, con un nudo en ocho. (Fig. 5)
|
![gruías de cruce](eddy7.gif)
Fig. 5 |
|
|
- Tensar el travesaño (listón horizontal) con un hilo grueso,
anudado en los extremos, pasándolo por las escotaduras. (Fig.
6)
|
Fig. 6![tensado de travesaño](eddy8.gif) |
|
Fig.
7 |
Fig.
8 |
|
- Enganchar los nudos del hilo de la vela en las escotaduras (Fig.
7 y 8)
|
Ya está listo para volar |
¡Buenos Vientos! |
Cualquier dificultad con el plano, escribenos |
|
