Fabriquer un cerf-volant

La mouche à proue relevée

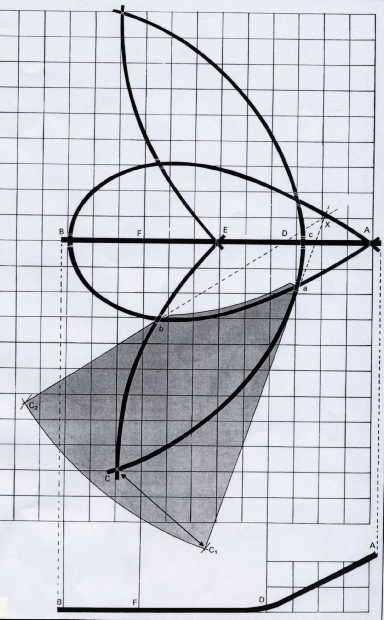

Imprimez ce plan et reproduisez-le (1 carreau = 4 cm)


Faites en bambou refendu, l'épine dorsale. ADB est mise à tremper, puis on la coude au dessus d'une flamme pour qu'elle prenne l'angle voulu. On la pose ensuite sur le plan, maaintenue entre deux rangées d'épingle, afin qu'elle conserve la forme requise en sèchant. Toutes les membrures sont en rotin que l'on trempe 10 mn pour les assouplir. On les pose sur le tracé du plan où on les fixe et laisse sécher comme fait précédemment pour l'épine dorsale. l'assemblage se fait par des brélages en fil que l'on consolidera par un point de colle.
Le galbe de la coque oblige à découper et à poser séparemment chacun des flancs (ABba).

1- le  papier est collé, sous l'épine dorsale, de B jusqu'àD, puis sous les membrures de B jusqu'à a.
2- a l'aide des fentes apprpriées, le papier est mis en forme pour épouser le galbe de la proue et venir se coller sur AD et Aa. Si les fentes joignent mal, on les recouvre d'une bande de papier étroite.

Le tracé des poches (en gris sur le plan) s'obtient de la façon suivante :
1- de C, avec un rayon CC1, égal à la hauteur que doit avoir l'extrêmité de la poche, on trace au compas un premier repère susceptible de déterminer la position de C1, puis de C2.
2- De a, avec un rayon égal au déploiement en droite ligne de la membrure ac, on fait un regroupement au compas donnant la position exacte de C1.
3- De b, on opère comme ci-dessus pour obtenir C2.
4- Le point x est à l'intersection du prolongement de C1a et de C2b. De ce point on trace au compas le bord extérieur C1 C2 de la poche.

Une fois la voilure découpée, on la colle en commençant par ab, puis en continuant par l'intérieur des membrures des ailes. La bride d'attache se fixe en C et B.



De cette forme de mouche, bien des variantes peuvent être imaginées :

MATERIEL
papier (soie, Japon,...)
baguettes de bambou

rotin
fil (pour la ligne et les fixations)

Petits "pense-bêtes" utiles à la fabrication d'un cerf-volant :
La structure La voilure La queue Le dévidoir La ligne Le bridage Quelques noeuds
