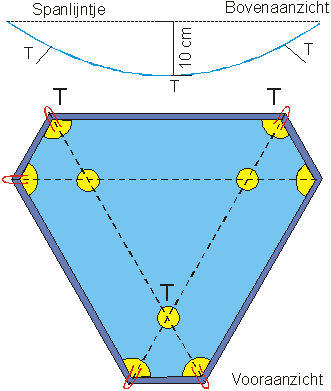

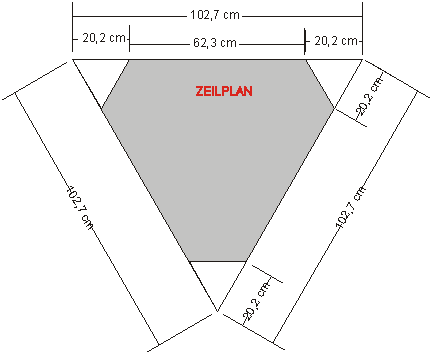

3/6 Hoek Een gebogen vlieger die veel lijkt op de ruitvlieger en ook wel wat weg heeft van een hexagon. Voor de stabiliteit moet de bovenspanner rond worden getrokken. Verder moet er een rafelstaart onder worden bevestigd met een lengte van 6 tot 8 meter. Dit model is echt een lichtweer vlieger. Toch kan dit vliegertje ook met 4 Bft. stabiel in de lucht blijven. naar boven MATERIAAL ZEIL Teken
op het spinnakernylon het zeilplan uit. Gebruik een loodlijn precies door het verticale midden van de vlieger
en zet de maten links en rechts gelijk uit. De draadrichting moet gelijk
liggen met de horizontale spanner, i.v.m de rek. Als het zeil uitgeseald is

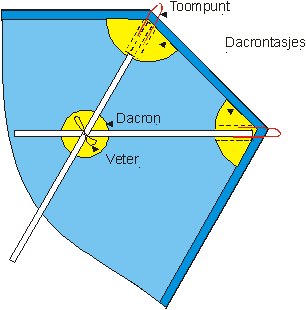

even controleren of de symmetrie klopt. Nu kunnen de dacron tasjes worden
gemaakt uit twee lagen dacron. Het mooiste is als het dacron segment dat tegen
het spinnakernylon wordt genaaid iets groter is dan het segment dat daar weer
op komt. Denk er aan, maak de tasjes niet te diep, het frame moet maar 2 cm in
het tasje komen ( denk ook aan de randafwerking die hier overheen komt. Elke
centimeter die er meer in moet vraagt om meer doorbuiging van de spanner, en
koolstof buigt van nature moeilijk. Zitten alle tasje op z'n plek dan kan de
randafwerking er omheen. Vervolgens de drie dacron verstevigingrondjes die
achter de kruising van de spanners zitten. Op de bovenste twee word een
mogelijkheid om de spanner op z'n plaats te houden genaaid, b.v. een lus van
een veter of een bandje gemaakt van spinnakernylon. Deze bevestiging
voorkomt dat de bovenligger met het krom trekken weg kan kantelen. Als laatste
naaien we op alle hoekpunten een lusje om, of de toom, of de staart aan te
bevestigen. De twee lusjes, op de hoeken van de krom te trekken ligger, dienen
naar binnen toe te worden genaaid. Alle andere lusjes wijzen naar buiten en
steken een halve centimeter buiten de randafwerking uit. FRAME Het frame op lengte maken en monteren, en zorgen dat de spanners niet teveel spanning op het doek zetten. Dit maakt dat het doek gaat rimpelen en plooien. De spanners moeten op de volgende wijze worden geplaatst. Eerst de ligger omdat die door de lusjes op z'n plek word gehouden. Vervolgens worden de andere spanners geplaatst, maar let wel, die komen tussen de al geplaatste ligger en het zeil in. STAART Seal
uit de volle baanbreedte (van 104 cm) 8 stroken van minstens 10 cm breed en naai
op het midden van die stroken een dunne lijn vast. Dit maakt dat de staart bij
eventueel in de knoop komen of vast zitten niet in twee stukken kan worden
gerukt. Maak met de sealer of eventueel met de schaar aan beide zijden van de
opgestikte lijn insnijdingen met een onderlinge afstand van 1 cm. Zo ontstaat de
franjestaart. Maak aan de bovenzijde van de staart een tweetal
bevestigingslussen om ze aan de onderkant van de vlieger te bevestigen. Dit kan
door gebruik te maken van twee kleine wartels met haak. naar
boven TOOM Tussen
de twee bovenste hoekpunten word een stuk toomlijn verbonden van ± 90 cm.
Hierin moet centraal een toomring worden opgenomen d.m.v. een kattenklauwknoop.
Door het onderste verstevigingrondje ( onderste kruising ) word een gaatje
geprikt om een toomlijn door te halen. Die moet met een lus om beide spanners
komen te zitten. Deze lijn van ± 1 meter wordt vervolgens aan de reeds
vastgemaakte toomring in de boventoom bevestigd. De toomring in de onderste
toomlijn moet proefondervindelijk op het vliegerveldje worden ingeregeld. Voor
dat er gevliegerd kan worden moet de ligger rondgespannen worden, zo'n 8 tot 10
cm moet voldoende zijn. |
